Directrices de cobro de LFP S48-100LFP STACK-LV

CARGA PAUTAS

Las baterías Rolls S48-100LFP STACK-LV pueden cargarse en 1, 2 o 3 etapas, como se muestra a continuación. En esta sección se explican las especificaciones y los valores de referencia recomendados para estos modos de carga; el perfil de carga recomendado en comunicación de bucle abierto es el de 2 etapas.

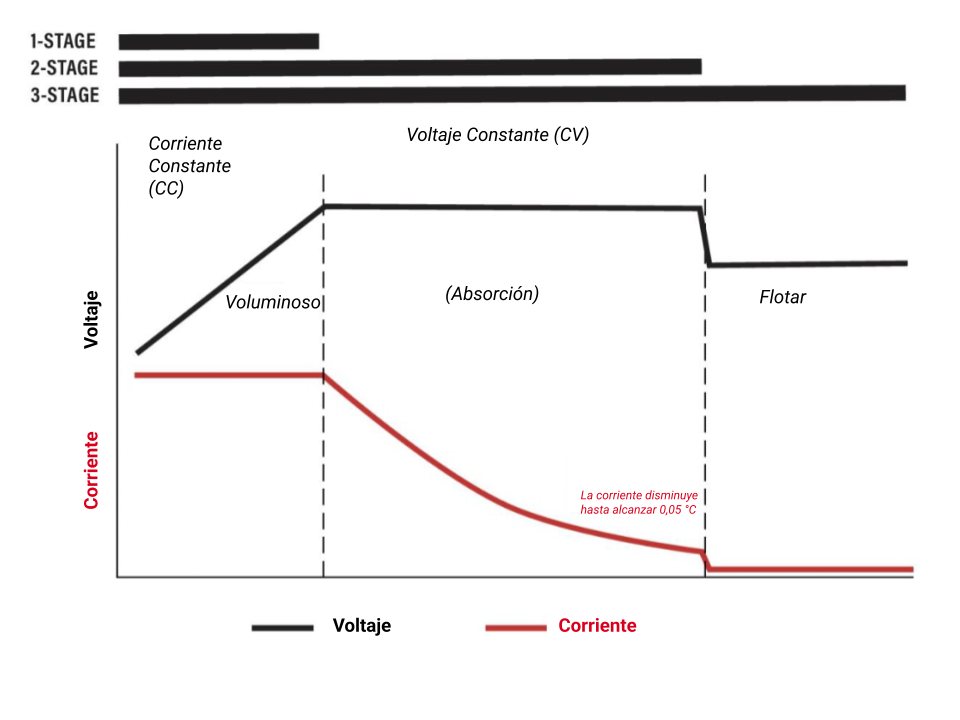

Representación de 1, 2, y Etapa 3 Cargando Perfiles

Representación del circuito recomendado de 3 etapas de corriente constante/tensión constante Carga (CC/CV). La primera línea punteada representa la transición de CC a CV al alcanzarse el límite de voltaje. Una vez que la batería alcanza el límite de voltaje constante, el cargador la mantiene a este voltaje hasta que la corriente disminuye a 0,05C.

En este punto, la batería está al 100% de su capacidad (SOC). Cualquier corriente que continúe fluyendo en la etapa de flotación se debe a la actividad de balanceo del BMS.

CARGA FUENTE: PLOMO-ÁCIDO BATERÍA CARGADOR

Clientes puede elegir a reemplazar plomo-ácido baterías con litio modelos.

Mayoría

Los cargadores de baterías de plomo-ácido pueden utilizarse para cargar las baterías Rolls LFP si el cargador está configurado correctamente para funcionar dentro de los límites de corriente y voltaje de carga recomendados.

Los ajustes de voltaje preprogramados para baterías AGM o GEL OPzV pueden coincidir con los ajustes de voltaje de carga para baterías LFP y, en ocasiones, pueden utilizarse si el cargador no permite el control directo del voltaje. Sin embargo, las baterías de plomo-ácido inundadas suelen requerir ajustes de voltaje de carga más altos. Si se deja configurado para cargar baterías inundadas, el voltaje de carga elevado puede activar el BMS, que restringirá la carga para proteger la batería.

Esto resulta en una carga de una sola etapa. Si esto ocurre repetidamente o si el cargador no se puede configurar a un voltaje de carga menor, puede ser necesario reemplazarlo.

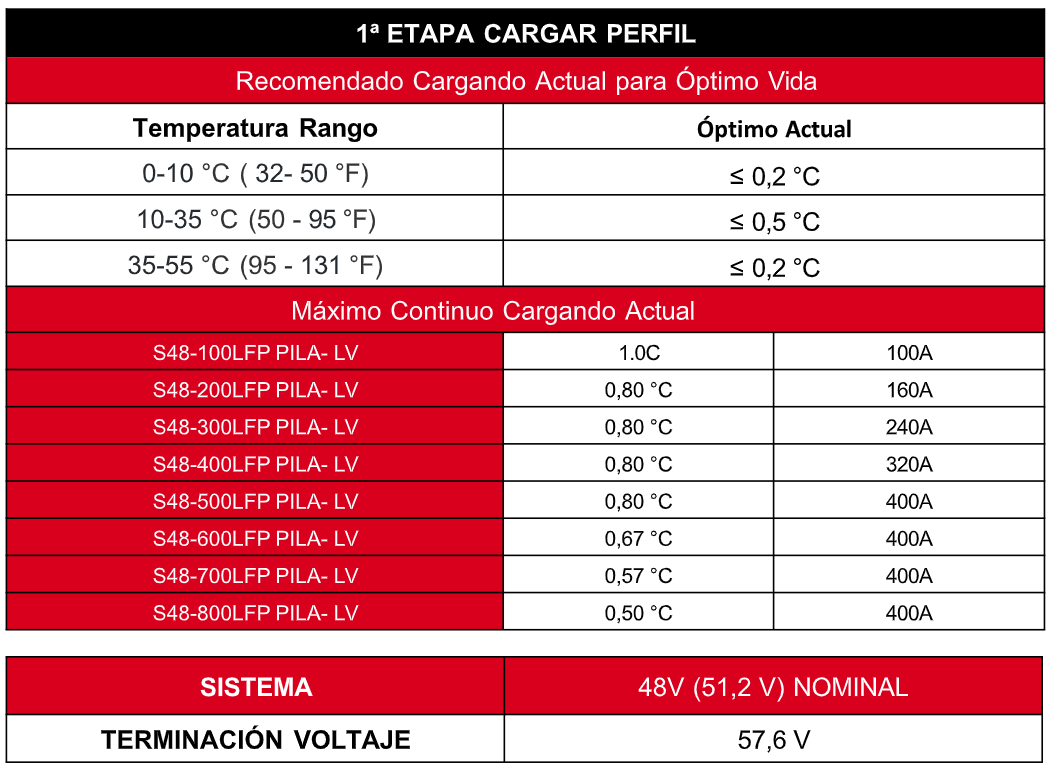

1- ESCENARIO CARGA – CC (CONSTANTE ACTUAL)

Al cargar con un cargador de corriente constante de una sola etapa, cargue con la corriente de carga recomendada hasta que la batería alcance su voltaje de terminación.

Nota: La carga CC de una sola etapa puede ser necesaria si la carga se realiza desde una fuente que no funciona de forma eficiente a baja potencia. Sin embargo, es posible que solo cargue la batería hasta el 90-95 %. El estado de carga (SOC) de la batería es óptimo y ofrece un tiempo de balanceo mínimo para el BMS. Por estas razones, se recomienda la carga CC/CV de 2 etapas para garantizar que la batería alcance su SOC completo.

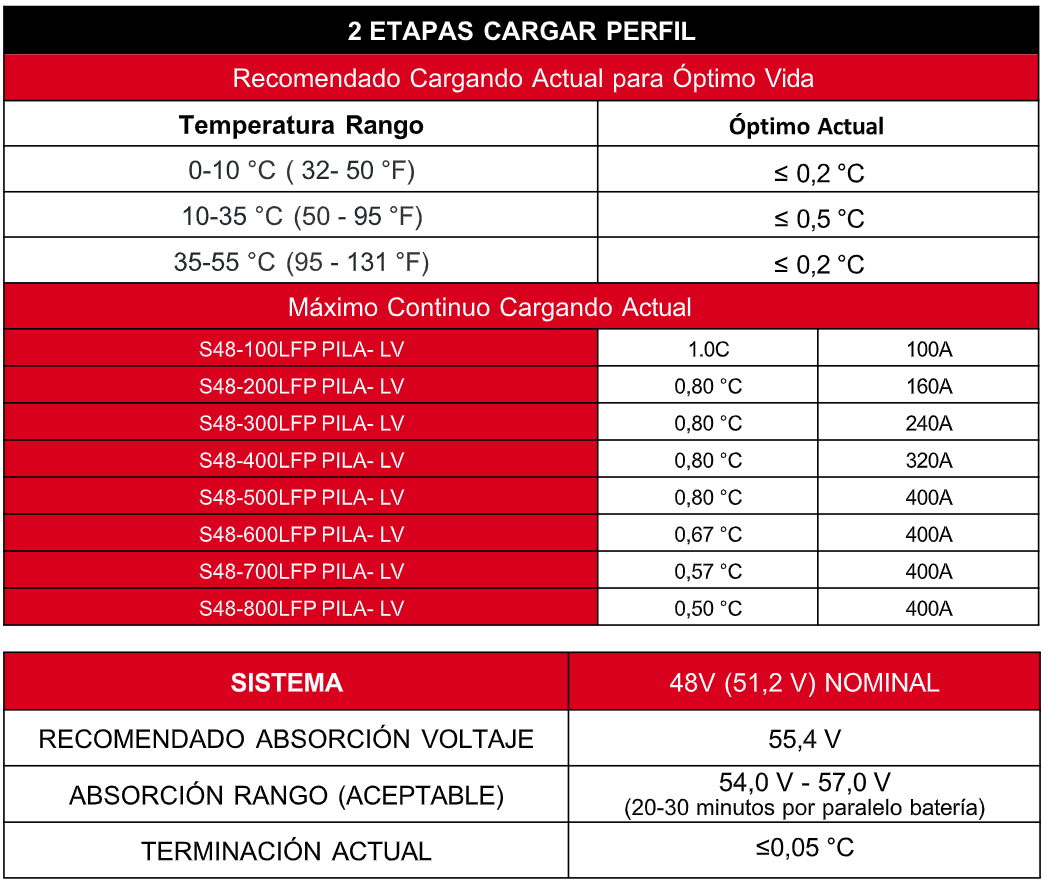

2- ESCENARIO CARGA – CC/CV

Al cargar con un cargador de corriente constante/voltaje constante (CC/CV) de dos etapas, cargue a la corriente de carga recomendada, según la temperatura de funcionamiento, hasta que La batería alcanza la tensión de absorción o límite de tensión constante (CV). El cargador mantiene la batería a CV hasta que la corriente de carga disminuye a ≤0,05C (corriente de terminación). Se recomienda aumentar el tiempo de absorción según el tipo de baterías en paralelo, de acuerdo con la

tabla a continuación.

La tensión de absorción recomendada (tensión constante) se muestra a continuación. Si la Si el cargador tiene un ajuste de voltaje preestablecido o no se puede programar, también es aceptable un voltaje de absorción en el rango que se muestra a continuación.

Nota: más bajo Voltaje voluntad dirigir a más extenso cargar veces pero voluntad también mejorar el rendimiento del equilibrio.

Absorción Minutero: Al configurar manualmente los ajustes del cargador, un temporizador de absorción adecuado es fundamental para equilibrar las baterías en paralelo y mantener la capacidad total del sistema. Se

recomienda configurar el tiempo entre 20 y 30 minutos por cada serie de baterías en paralelo cuando la absorción se basa en un temporizador.

Nota: Si limitado cargar tiempo es no a inquietud dentro su sistema arquitectura, reduciendo El voltaje de absorción aumentará el tiempo de carga y permitirá que el BMS tenga más tiempo para asegurar que las celdas permanezcan equilibradas. A medida que las baterías envejecen, las variaciones pueden hacerse más evidentes debido a pequeños cambios en la fabricación o al desgaste desigual, lo que requiere más tiempo para mantener el equilibrio de las celdas.

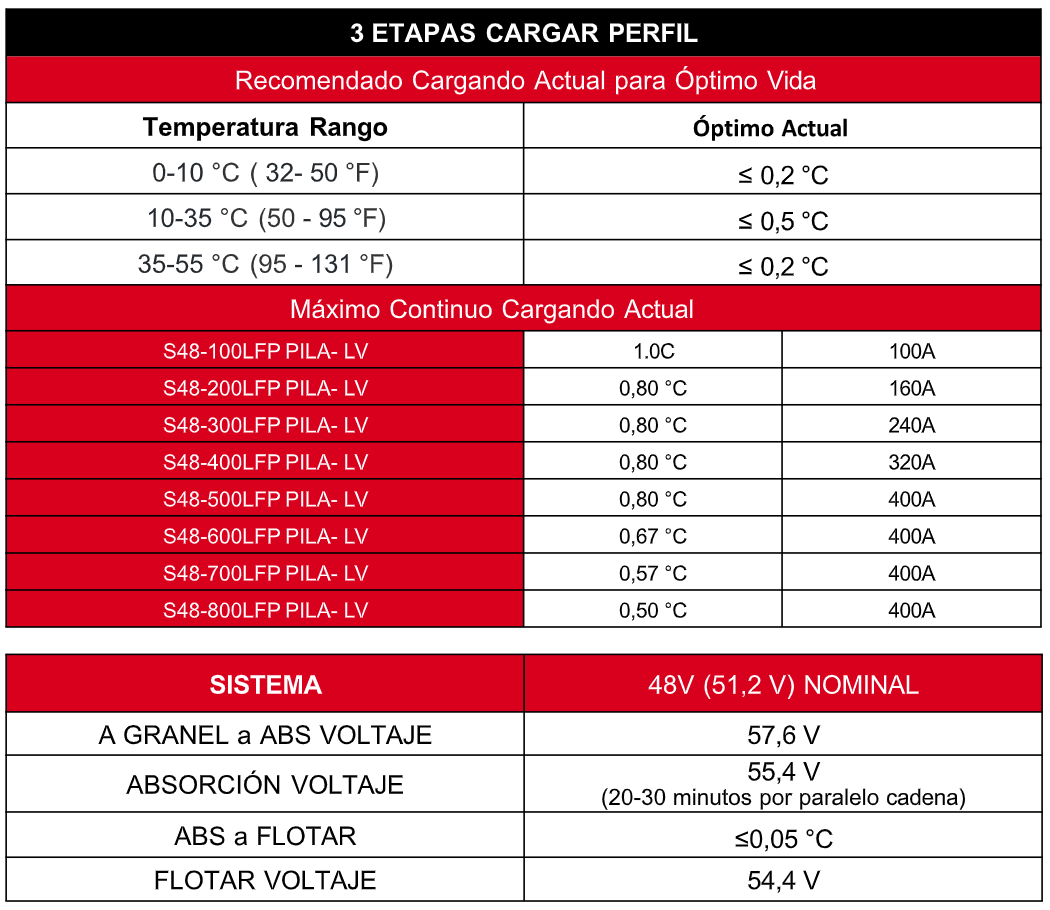

3- SISTEMAS DE PLOMO-ÁCIDO LEGADOS , INVERSOR/CARGADOR HARDWARE

Cuando programación un inversor/cargador o cargar controlador equipo usando a

Secuencia de carga de 3 etapas (2 etapas con un “voltaje de flotación” adicional después de que se termina la carga), se deben programar los siguientes parámetros de carga para cargar correctamente las baterías Rolls S48-100LFP STACK-LV:

Absorción Minutero: Al configurar manualmente los ajustes del cargador, un temporizador de absorción adecuado es fundamental para equilibrar las baterías en paralelo y mantener la capacidad total del sistema. Se recomienda configurar el tiempo entre 20 y 30 minutos por cada serie de baterías en paralelo cuando la absorción se basa en un temporizador.

Temperatura Compensación: Si el inversor/cargador o el controlador de carga utiliza temperatura La compensación debe desactivarse al cargar las baterías Rolls S48-100LFP STACK-LV. Desactive la compensación de temperatura y desconecte el sensor. a asegurar el correcto Voltaje regulación de el cargando dispositivo.

Ecualización: Nunca se debe utilizar la ecualización ; los voltajes de carga elevados son inaceptables para las baterías LFP y provocarán que el BMS desconecte la ruta de carga. Él debería ser transformado apagado , o el Igualdad Voltaje punto de ajuste debería ser reducido al voltaje de flotación del sistema apropiado, arriba.

Algunos modelos de cargador pueden requerir firmware, programación o parámetros adicionales. Si necesita ayuda con estos ajustes, póngase en contacto con el fabricante de su inversor/cargador o controlador de carga.

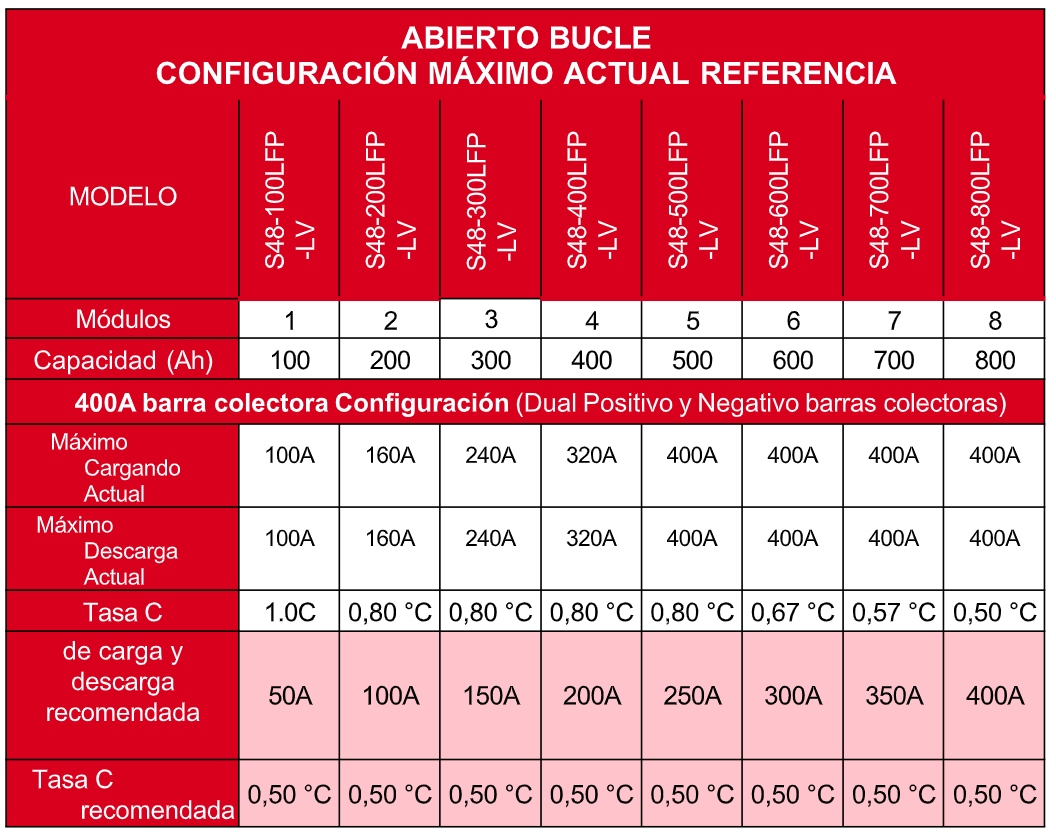

Nota: El recomendado cargar y descargar corrientes proporcionó arriba son Estos valores representan los valores máximos de diseño para su sistema. Diseñar su sistema limitando la tasa de descarga a ≤ 0,5C maximizará la vida útil del sistema; sin embargo, el BMS no le impondrá ninguna limitación. a esta condición de funcionamiento.

CARGA TEMPERATURA

Debido a la composición química de las celdas de iones de litio, estas baterías no pueden aceptar una alta corriente de carga a bajas temperaturas de funcionamiento sin riesgo de daños en las celdas y pérdida permanente de capacidad.

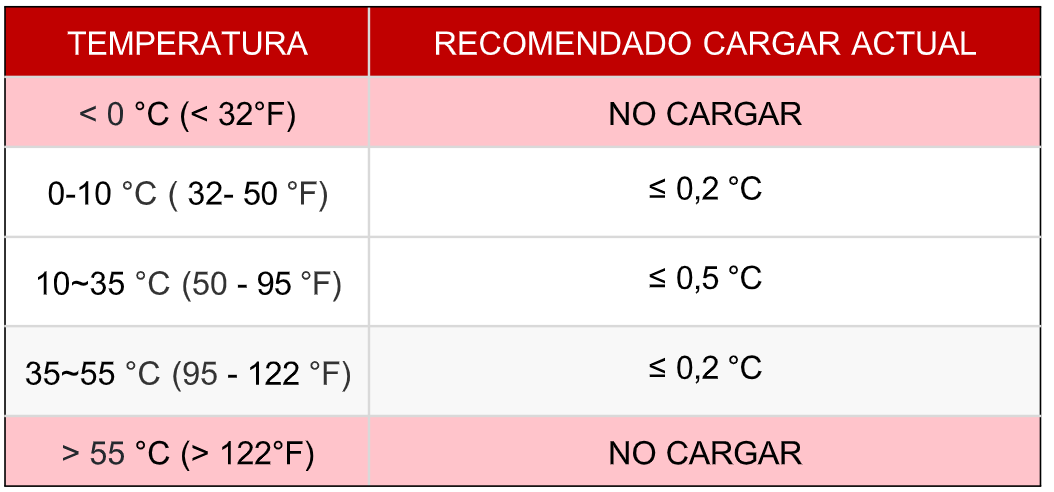

Las baterías Rolls S48-100LFP STACK-LV pueden cargarse de forma segura entre 0 °C y 55 °C (32 °F y 131 °F). Sin embargo, dado que el desgaste por ciclos se acelera por debajo de 10 °C (50 °F), la corriente de carga debe limitarse a 0,2 C (20 % de la capacidad de la batería) para una vida útil óptima. De igual forma, a altas temperaturas, la corriente de carga debe limitarse a ≤0,2 C cuando se opere a temperaturas entre 35 °C y 55 °C (95 °F y 131 °F), como se indica a continuación.

Para mantener un rendimiento y una durabilidad óptimos de las baterías Rolls S48-100LFP STACK-LV, se deben seguir y configurar los siguientes límites de corriente de carga recomendados en el inversor o cargador, cuando estén disponibles:

Nota: Debido a su composición química interna, las baterías S48- 100LFP STACK-LV pueden descargarse a temperaturas ambiente de hasta -20 °C (-4 °F). Sin embargo, no pueden ser cargado en el mismo temperatura. En temperaturas entre -20 °C (-4°F) Las baterías a 0 °C (32 °F) aún pueden suministrar energía, pero no se pueden cargar. Para poder cargarlas, la temperatura ambiente debe ser superior a 0 °C (32 °F). A temperaturas entre -20 °C (-4 °F) y 0 °C (32 °F), la energía puede extraerse continuamente de la batería sin recargarse como se espera, lo que puede provocar su descarga completa.
