INSTALACIÓN DE BATERÍAS EN PARALELO

Las baterías Rolls S48-100LFP STACK-LV se pueden conectar en paralelo para aumentar la capacidad y la potencia del sistema. Estas baterías admiten hasta 8 módulos en paralelo y cuentan con las certificaciones UL 9540 y UL 1973. Además, han sido probadas según la norma UL 9540A a nivel de unidad.

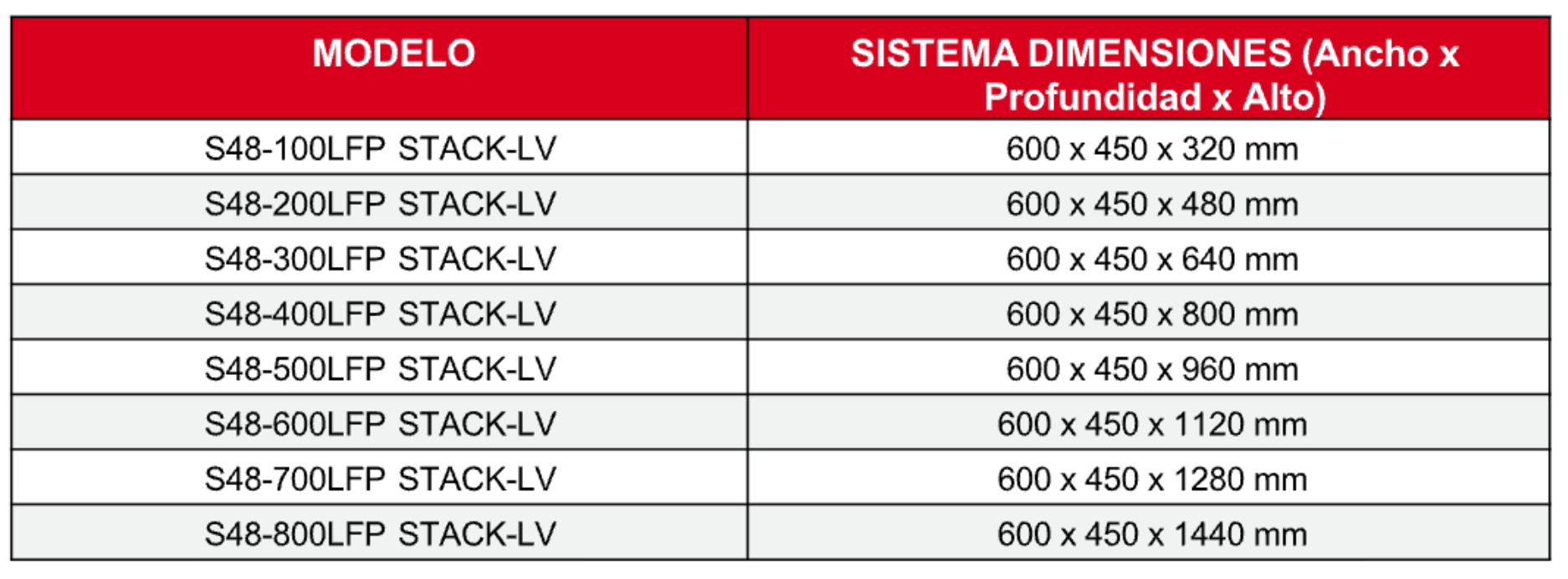

Las dimensiones generales del sistema se proporcionan como referencia.

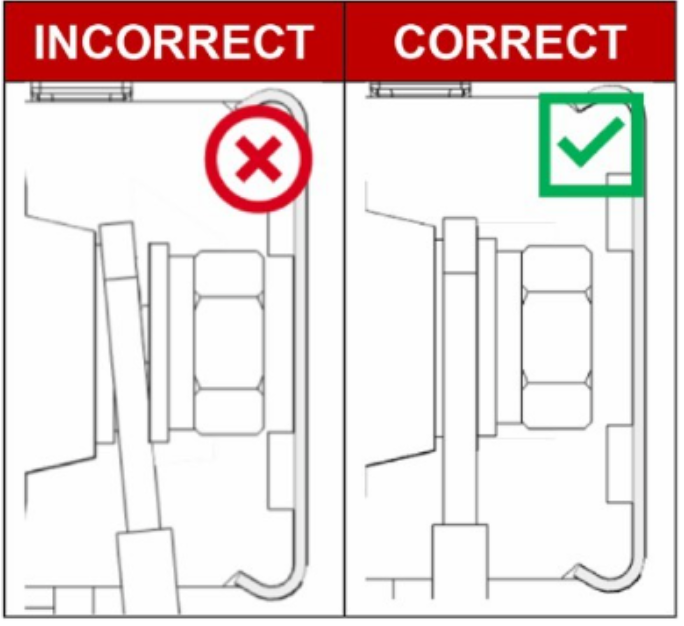

Cada unidad incluye dos (2) barras colectoras positivas y dos (2) negativas de 200 A. El conjunto base y tapa apilables LFP incluye dos combinadores de barras colectoras adicionales, cada uno con dos terminales M8 y dos insertos roscados M8, para la conexión del cableado externo. Consulte las instrucciones de instalación para conocer el orden de instalación recomendado. Las barras colectoras deben instalarse siempre completamente a ras y paralelas al terminal o a la barra colectora correspondiente para evitar contactos de alta resistencia.

La siguiente tabla muestra la corriente máxima admisible para las configuraciones de sistema indicadas. Estos valores deben anotarse en la etiqueta durante la instalación, según el manual de instalación.

CONFIGURACIÓN MÁXIMO ACTUAL REFERENCIA
MODELO	S48-100LFP-LV	S48-200LFP-LV	S48-300LFP-LV	S48-400LFP-LV	S48-500LFP-LV	S48-600LFP-LV	S48-700LFP-LV	S48-800LFP-LV
Módulos	1	2	3	4	5	6	7	8
Capacidad (Ah)	100	200	300	400	500	600	700	800
400A barra colectora Configuración (Dual Positivo y Dual Negativo barras colectoras)
Máximo Corriente de carga	100A	160A	240A	320A	400A	400A	400A	400A
Máximo Corriente de descarga	100A	160A	240A	320A	400A	400A	400A	400A
Tasa C	1.0C	0,80°C	0,80°C	0,80°C	0,80°C	0,67°C	0,57°C	0.50°C

Nota: Los ajustes de fábrica para los límites de corriente en la comunicación de bucle cerrado se basan en una configuración de barras colectoras de 400 A (incluidas en el paquete). Cada uno de los cuatro terminales del módulo S48-100LFP STACK-LV tiene un límite de corriente máximo de 200 A. Para todas las instalaciones, el cumplimiento de la normativa y la obtención de las certificaciones, se requiere la instalación de las cuatro (4) barras colectoras suministradas, conectadas a los dos (2) terminales positivos y a los dos (2) terminales negativos por batería (consulte las instrucciones de instalación).

NO instale sistemas de bucle cerrado con una configuración de barra colectora de 200 A (única). Consulte las instrucciones de actualización de firmware en línea o póngase en contacto con el soporte técnico si necesita una configuración de bucle cerrado de 200 A.

Nota: Para una vida útil óptima de las celdas, los puntos de ajuste de corriente pueden estar limitados según el entorno externo, ya sea en el cargador o en el inversor/inversor híbrido. Consulte las DIRECTRICES DE CARGA a continuación para obtener más detalles.

Nota: Consulte la sección Interfaz de comunicación para obtener información sobre el cable de comunicación en paralelo y las conexiones CAN/RS-485 externas.

ADVERTENCIA: No se admite la conexión en serie de baterías Rolls S48-100LFP STACK-LV. Conectar las baterías en serie provocará directamente un fallo del BMS en numerosas circunstancias, poniendo en riesgo la integridad de las celdas y la seguridad del usuario, y anulará la garantía del producto.
