Installation de batteries parallèles S48-100LFP STACK-LV

INSTALLATION DE BATTERIES EN PARALLÈLE

Les batteries Rolls S48-100LFP STACK-LV peuvent être combinées en parallèle afin d'augmenter la capacité du système et la puissance fournie. Les batteries Rolls S48-100LFP STACK-LV peuvent prendre en charge jusqu'à 8 modules de batterie en parallèle. Elles sont certifiées UL 9540 et UL 1973 et testées selon la norme UL 9540A au niveau de l'unité sous les noms de produit suivants, avec les dimensions globales du système

fournies à titre de référence.

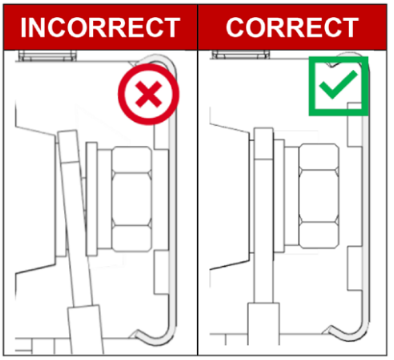

Chaque unité est équipée de deux (2) barres omnibus positives et deux (2) barres omnibus négatives de 200 A. Le LFP STACK BASE+TOP ASSEMBLY comprend deux combinateurs de barres omnibus supplémentaires, chacun doté de 2 cosses M8 et de 2 inserts filetés M8, pour fixer le câblage externe. Veuillez vous reporter aux instructions d'installation pour connaître l'ordre d'installation recommandé. Les barres omnibus doivent toujours être installées de manière parfaitement affleurante et parallèle à la borne ou à la barre omnibus correspondante afin d'éviter tout contact à haute résistance.

Le tableau suivant indique l'intensité maximale admissible pour les configurations système indiquées. Ces informations doivent être notées sur l'étiquette lors de l'installation, conformément au manuel d'installation.
