R48-100LFP ESS INTERFACE DE COMMUNICATION

Modifié le  Mar, 30 Juin à 3:15 H

INTERFACE DE COMMUNICATION

Le système de gestion de batterie (BMS) possède un port de communication CAN et deux ports RS-485 pour la communication en boucle fermée. L'utilisation de cette communication n'est pas obligatoire. Tous les onduleurs, correctement paramétrés avec les valeurs de tension et de courant de charge et de décharge appropriées, peuvent être utilisés avec nos batteries. La liste des onduleurs compatibles avec la communication en boucle fermée figure en annexe A.

CONTACT SEC


BROCHES

DESCRIPTION

1/2

Sortie 1 : activer la charge, désactiver le signal passif

3/4

Sortie 2 : activer la décharge, désactiver le signal passif

5/6

Signal d'entrée passif : connexion à une batterie Leader en parallèle, fonction d'arrêt rapide

COMMUNICATION LINK IN – LINK OUT

La fonction des broches des ports LINK OUT et LINK IN est indiquée ci-dessous. Voir l'annexe A pour les onduleurs compatibles.


LINK IN

BROCHES

Description

1

RS485-B1

2

RS485-A1

3

SGND

4

CAN-H

5

CAN-L

6

SGND

7

RS485-A1

8

RS485-B1

LINK OUT

BROCHES

Description

1

RS485-B2

2

RS485-A2

3

SGND

4

CAN-H

5

CAN-L

6

SGND

7

RS485-A2

8

RS485-B2


Les batteries doivent être connectées entre elles via une interface RS-485 séparée, avec des ports appelés LINK IN et LINK OUT ; un câble réseau standard est utilisé.


SÉLECTEUR DE PACK PARALLÈLE CAN BUS (SÉLECTEUR DIP 7 INTERRUPTEURS)

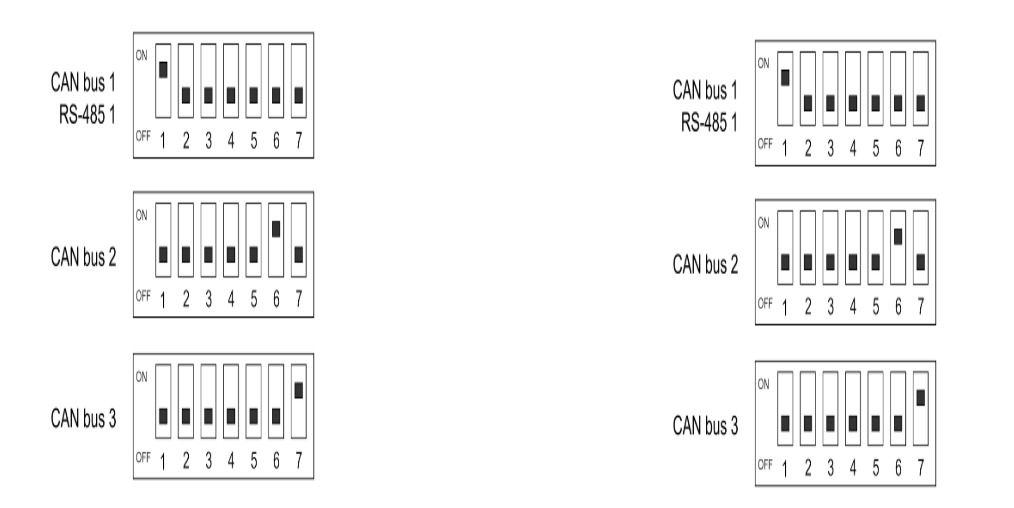

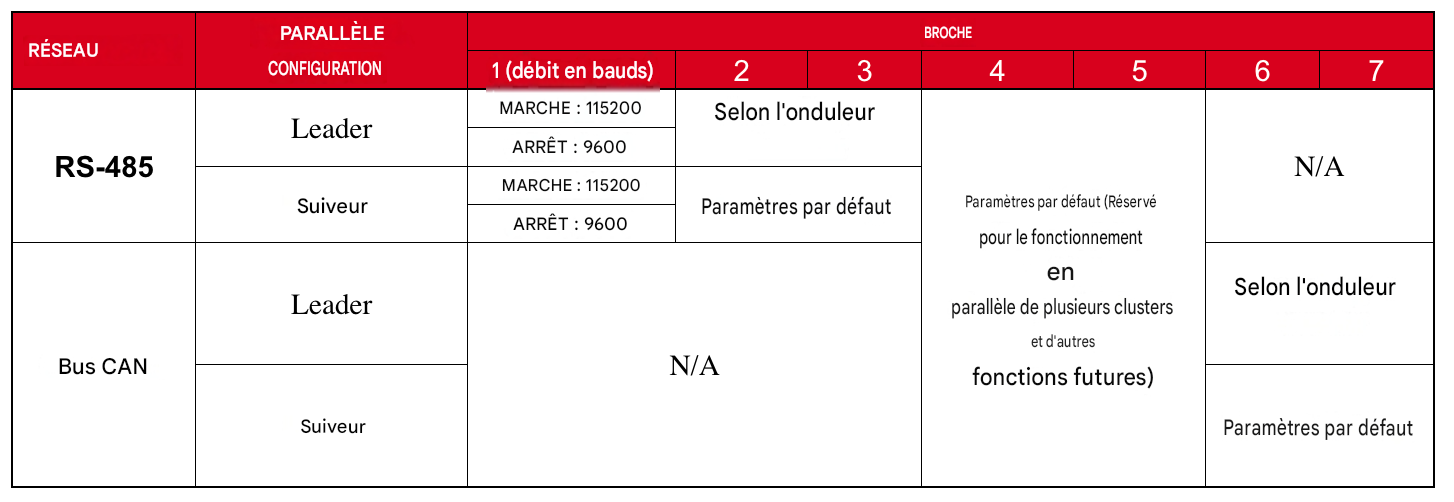

Lorsqu'on connecte plusieurs batteries en parallèle, chaque batterie doit être correctement adressée via les commutateurs DIP situés à l'arrière. Chaque batterie possède un commutateur DIP comportant 7 positions. Consultez le tableau ci-dessous pour l'adressage de chaque commutateur. En communication RS-485, le débit en bauds doit être réglé sur 115 200 ou 9 600, et ce, de manière constante pour toutes les batteries du groupe. En communication CAN bus, tous les commutateurs de la broche 1 du système parallèle doivent être désactivés pour permettre un débit de 500 kbits/s. Le manuel d'installation des batteries Rolls R48-100LFP ESS contient des instructions détaillées et étape par étape pour cette procédure.


Remarque: La position basse, vue de face, correspond au mode « OFF » (arrêt), tandis que la position haute correspond au mode « ON ».


Pour configurer les broches 2-3 ou 6-7, reportez-vous à l'annexe A. Veillez à utiliser la configuration correspondant à votre onduleur.
